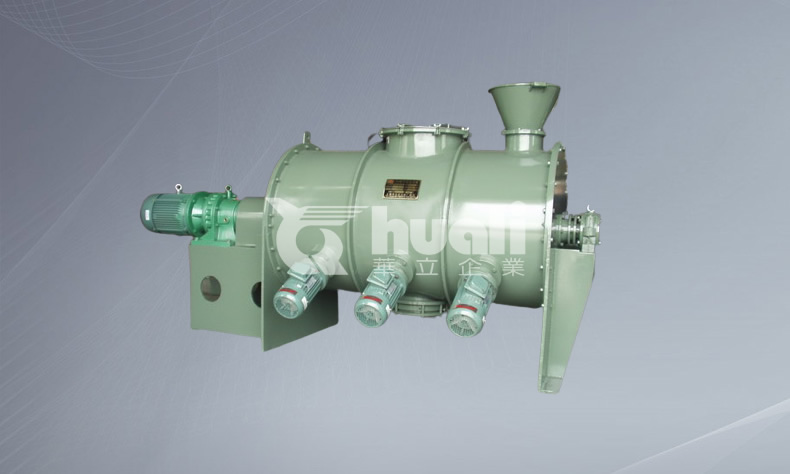

臥式犁刀混合機（以下簡稱混合機）是一種新型、高效粉體混合設備,。該機可應用于化工,、涂料、醫藥,、食品,、飼料、燃料、冶金,、礦山等行業的固-固（即粉體內添加液體）混合,，以及濕造粒、干燥,、濃縮等復合工藝,。犁刀混合機較無重力混合機的效率相對低一些，特別適合噴霧量較大,，纖維含量大的場合使用,。對于做玻化微珠的保溫企業,，該機不適合,，建議使用臥式螺帶混合機。
工作原理：
混合機開動后犁刀繞軸旋轉,，帶動物料沿筒體徑向作周向湍動,，同時把物料沿犁刀兩側面的法線方向拋出。當被拋出和作周向湍動的物料流經飛刀組時,，被高速旋轉的飛刀迅速,、有力地拋散。物料在上述犁刀和飛刀的復合作用下,，不斷更換,、擴散、在較短時間內達到均勻混合,，混合精度較高,。對需要固-液混合的物料，混合液體通過噴液裝置均勻噴灑在筒體內運動的物料上,。
結構特點：
混合機結構主要由傳動部分,、臥式筒體、犁刀組軸,、飛刀組,、出料閥、噴液裝置等組成,?；旌蠙C傳動部分包括電機、減速機,、聯軸器,，主要把電機的運動變?yōu)樾枰乃俣群团ぞ貍鹘o復雜刀軸。臥式筒體由鋼板卷制而成,，作盛物料用,，筒體上開有若干孔,，供進出料，觀察用,。犁刀軸支承座固定在筒體二端的蓋板上,。犁刀軸由犁刀，犁刀臂和主軸組成,，犁刀用犁刀臂安裝在主軸上,，并作為哈夫結構，便于拆裝,。飛刀組由多把飛刀組成,，通過付電機直接驅動，安裝在筒體側面,，為了防止粉塵進入軸承,，飛刀軸采用多道密封結構。出料閥裝在筒體的底部（連續出料除外）,，用于關閉和放出物料,，其工作是通過手柄和四連桿機構來實現的?；旌蠙C噴液裝置固定筒體圓周上,，噴嘴采用農用噴頭，噴散效果好,。
技術參數：
|
型號\項目
|
全容積(M3) |
裝載系數 |
電機功率(KW) |
外型尺寸 最大直徑×高 |
設備重量 |
|
LDH-0.1 |
0.1 |
0.4-0.6 |
3 |
1270×865×850 |
430 |
|
LDH-0.3 |
0.3 |
0.4-0.6 |
4 |
2070×1050×1150 |
950 |
|
LDH-0.5 |
0.5 |
0.4-0.6 |
5.5 |
2180×1200×1300 |
1100 |
|
LDH-1 |
1 |
0.4-0.6 |
11 |
2830×1620×1550 |
1800 |
|
LDH-2 |
2 |
0.4-0.6 |
18.5 |
3420×1810×1758 |
2520 |
|
LDH-3 |
3 |
0.4-0.6 |
18.5 |
3420×2045×1983 |
3200 |
|
LDH-4 |
4 |
0.4-0.6 |
22 |
4200×2140×2123 |
4836 |
|
LDH-6 |
6 |
0.4-0.6 |
30 |
4680×2290×2448 |
8775 |
|
LDH-8 |
8 |
0.4-0.6 |
45 |
5560×2390×2608 |
9360 |
|
LDH-10 |
10 |
0.4-0.6 |
55 |
5140×2390×2850 |
9750 |
|
LDH-12 |
12 |
0.4-0.6 |
55 |
5720×3110×2960 |
10660 |
|
LDH-15 |
15 |
0.4-0.6 |
75 |
5920×3280×3140 |
11050 |
