首頁采用本設備能在石油,、化工裝備中對管道內工藝狀況下的各種有毒、有害,、易燃等危險的中,、低壓氣、液介質進行無泄漏采樣,，樣品的代表性強,、準確性高。本采樣器密封性好,、有效地防止有毒,、有害介質對操作者的傷害。同時不會污染環境,、避免了易燃,、易爆介質在采樣時可能造成的危險事故，符合國家對環保和防火,、防爆規范的要求,。
二、產品規格,、型號及技術參數（見表1）
表1
| 型號技術參數 | HQ-401 | HQ-402 | HQ-403 | HQ-404 |
| 設計壓力MPa | 0—4 | 0—4 | 0—4 | 0—4 |
| 采樣溫度℃ | -20—80 | -20—400 | -20—60 | -20—60 |
| 采樣量ml | 60—100 | 60—100 | 60—100 | 60—100 |
| 外形尺寸 | 1200×680×240 | 1200×680×350 | 1200×500×240 | 1200×500×240 |
三,、產品尺寸

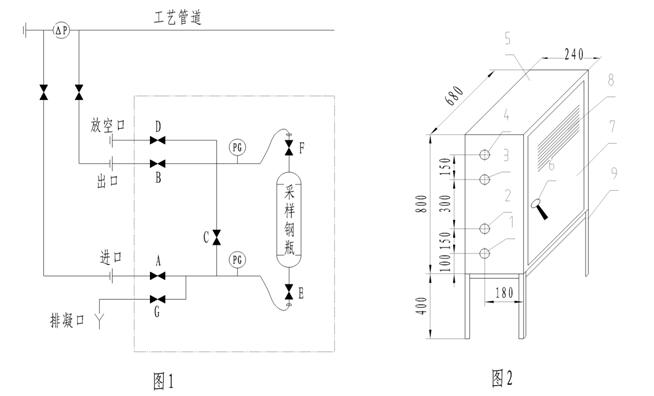

1、HQ-401型采樣器（采樣接管流程圖見圖1,、安裝尺寸示意圖見圖2,、編號說明見表2）
表2
| 序號 | 名稱 | 數量 | 說明 |
| 1 | 排凝口 | 1 | DN15帶配對凹凸面法蘭 |
| 2 | 采樣進口 | 1 | DN15帶配對凹凸面法蘭 |
| 3 | 采樣出口 | 1 | DN15帶配對凹凸面法蘭 |
| 4 | 放空口 | 1 | DN15帶配對凹凸面法蘭 |
| 5 | 樣箱 | 1 | 680×240×800 |
| 6 | 安全鎖 | 1 | 帶拉手 |
| 7 | 箱門 | 1 | 718×598×20 |
| 8 | 散熱窗 | 2 | 后箱板與箱門相同 |
| 9 | 箱架 | 1 | 680×240×400 |

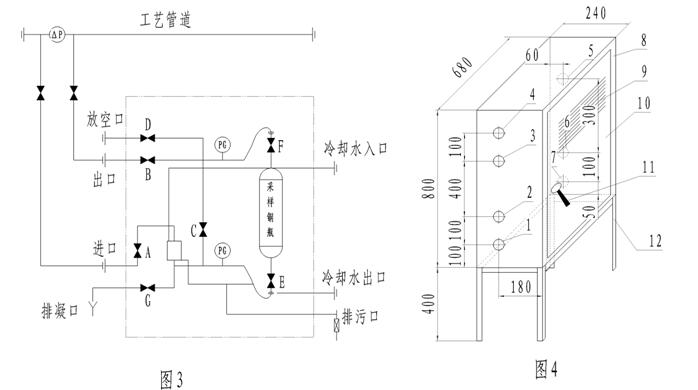

表3
| 序號 | 名稱 | 數量 | 說明 |
| 1 | 排凝口 | 1 | DN15帶配對凹凸面法蘭 |
| 2 | 采樣進口 | 1 | DN15帶配對凹凸面法蘭 |
| 3 | 采樣出口 | 1 | DN15帶配對凹凸面法蘭 |
| 4 | 放空口 | 1 | DN15帶配對凹凸面法蘭 |
| 5 | 冷卻水出口 | 1 | DN15帶配對凹凸面法蘭 |
| 6 | 冷卻水入口 | 1 | DN15帶配對凹凸面法蘭 |
| 7 | 排污口 | 1 | DN15帶配對凹凸面法蘭 |
| 8 | 樣箱 | 1 | 680×350×800 |
| 9 | 散熱窗 | 2 | 后箱板與箱門相同 |
| 10 | 箱門 | 1 | 718×598×20 |
| 11 | 安全鎖 | 1 | 帶拉手 |
| 12 | 箱架 | 1 | 680×240×400 |

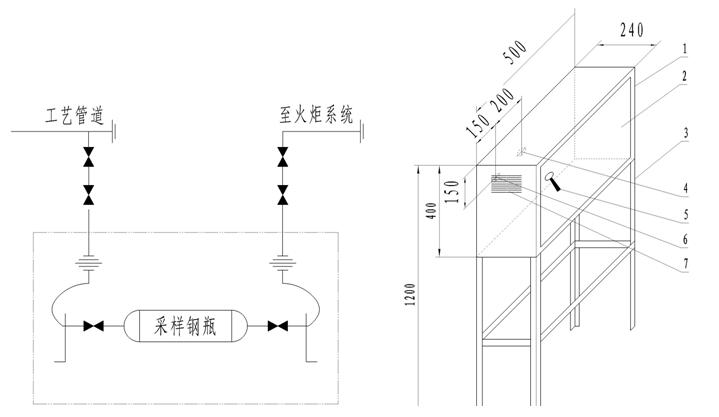

3、HQ-403型采樣器（采樣接管流程圖見圖5,、安裝尺寸示意圖見圖6,、編號說明見表4）
表4
| 序號 | 名稱 | 數量 | 說明 |
| 1 | 樣箱 | 1 | 500×240×400 |
| 2 | 箱門 | 1 | 418×318×20 |
| 3 | 箱架 | 1 | 500×240×800 |
| 4 | 采樣出口 | 1 | Φ24 |
| 5 | 安全鎖 | 1 | 帶拉手 |
| 6 | 采樣進口 | 1 | Φ24 |
| 7 | 散熱窗 | 2 | 兩側面相同 |

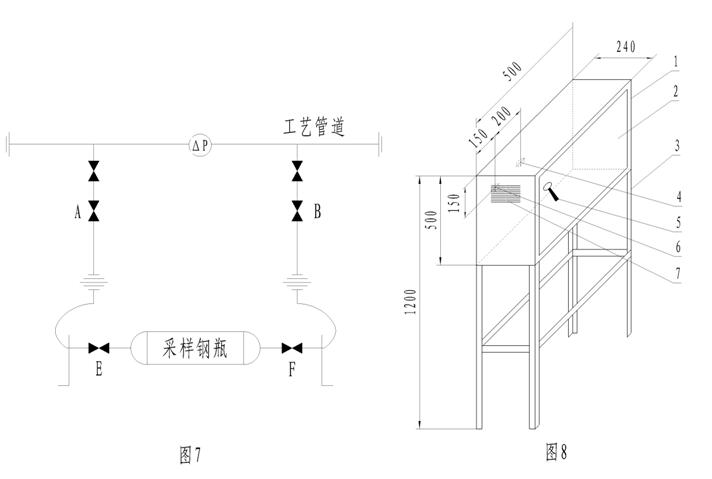

表5
| 序號 | 名稱 | 數量 | 說明 |
| 1 | 樣箱 | 1 | 500×240×400 |
| 2 | 箱門 | 1 | 418×318×20 |
| 3 | 箱架 | 1 | 500×240×800 |
| 4 | 采樣出口 | 1 | Φ24 |
| 5 | 安全鎖 | 1 | 帶拉手 |
| 6 | 采樣進口 | 1 | Φ24 |
| 7 | 散熱窗 | 2 | 兩側面相同 |
四、使用說明
1,、采樣前各閥門均處于關閉狀態,、裝上采樣鋼瓶。
2,、依次打開閥門A,、B及鋼瓶?jī)啥饲袛?shù)閥E、F,，介質經鋼瓶循環采樣,。
3、待壓力表指示穩定后,，關閉閥A,、B、E,、F,；打開閥C、D將系統內壓力降到正常壓力（壓力表指示降至常壓穩定）,。
4,、關閉閥門C、D,，取下鋼瓶,。
5、閥G為排液閥,，用于排出系統內殘液,，不排液時關閉。
6,、為保證正常采樣,，采樣進出口需要一定壓差，一般要求壓差不小于0.01MPa,。
五,、注意事項
1、采樣瓶采集介質應為其容積的70%—85%,。
2,、已裝滿采樣介質的采樣瓶，必須遠離火源,，禁止接近高溫和陽光暴曬,。
3、使用前應仔細檢查采樣器各管道接頭是否聯接堅密,，如有松動,，應及時檢修后方可使用。
4,、采樣瓶與軟管接頭密封件應經常檢查,，如有損壞，應及時更換,。
六,、訂貨須知
1、本廠生產的全封閉采樣器,，其法蘭標準采用JB標準,，用戶如采用HG,、GB、SH或ANSI,、JIS等法蘭標準,，應在合同中注明。
2,、箱體材質為碳鋼,，其余為不銹鋼（或按用戶要求而定）。
3,、采樣器容積：100ml（或按用戶要而定）
4,、除樣本所列產品外，我廠可根據用戶需要,，設計,、制造符合特殊工藝要求的采樣器。
